復合型聚乙烯防腐膠帶是一種以高、低密度合成聚乙烯膜片為基材，膠層為丁基橡膠和膠粘樹脂組成，該產品遵循SY/T0414-2007標準?？蓮V泛應用于石油、天然氣、化工、城市建設中的給排水和油氣、煤氣輸送鋼質管道及鋼質地埋儲存罐體的外防腐及修復工程。是一種環(huán)保型防腐材料。與傳統(tǒng)防腐膠帶相比，具有以下優(yōu)點：
1、粘性強且可實現自熔合，防水、氣滲透，密封性好。
2、電絕緣性高，耐老化穩(wěn)定性優(yōu)異，抗紫外線輻射能力強。
3、具有抵抗土壤應力破壞能力，抗沖擊力強。
4、膠帶單層纏繞即可實現SY/T0414-2007標準要求的普通或加強級防腐。改變了傳統(tǒng)膠帶需多層纏繞，減少了防腐作業(yè)過程中人為因素對防腐質量造成的影響，降低了施工費用。
5、施工簡便，速度快，無固化時間，手工、機械作業(yè)均可，縮短了施工周期。<BR>6、造價低。 復合型聚乙烯防腐膠帶經國家專業(yè)檢測認定，各項指標大大高于SY/T0414-2007標準要求，完全滿足美材檢學會ASTM D 1000和歐洲EN 12068指標，是目前防腐冷纏膠帶中經濟、環(huán)保的產品，具有很高的推廣應用價值。
本公司聚乙烯防腐膠粘帶為系列產品分聚乙烯防腐內帶、聚乙烯防腐膠粘帶外帶、聚乙烯防腐補口帶、防腐底漆一起組成了聚乙烯冷纏帶防腐體系。聚乙烯防腐膠粘帶內帶其基膜較薄，膠層較厚，主要起防腐作用，產品數據表如下：
聚乙烯防腐膠粘帶內帶
基膜:特殊穩(wěn)定聚烯烴混合物，黑色
膠層:丁基橡膠和膠粘樹脂
顏色: 黑色

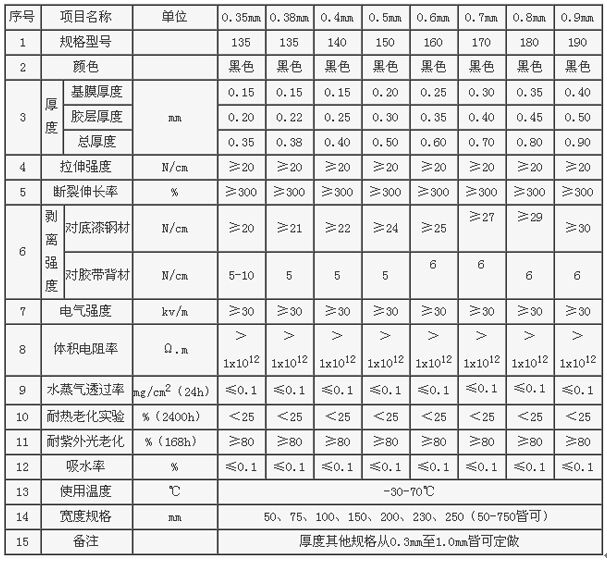

聚乙烯防腐膠粘帶內帶典型參數

施工等級
防腐層等級 總厚度（mm） 防腐層結構
普通級 ≥0.70 一層底漆+一層內帶+一層外帶
加強級 ≥1.40 一層底漆+一層內帶（搭接為膠帶寬度的50~55%）
+一層外帶（搭接為膠帶寬度的50~55%）
主要應用于石油、天然氣傳輸；化工、城市建設中的給排水和煤氣輸送等埋地鋼質管道的外表面防腐，具有施工方便等特點。聚乙烯防腐膠帶從60年代開始就在油氣鋼質管道上作為外防腐材料廣泛應用至今已有40多年的歷史，由于它的優(yōu)良防腐性能和方便的施工性能，使它在管道防腐材料體系中占有一定的地位。并且由于聚乙烯防腐膠帶生產企業(yè)進行不斷的改進和提高聚乙烯膠帶的品種與質量，從而使聚乙烯防腐膠帶的應用領域不斷擴大。
施工工藝
鋼管表面處理-涂刷底漆-膠帶纏繞
預處理規(guī)定
1. 清理鋼管表面的焊渣、毛刺、油脂和污垢等附著物。對于防腐層大修的管道，應使用合適的方法去除原有的防腐層及殘渣。
2. 采用機械或噴砂拋射除銹方法（如果特別指定噴砂處理），其質量應達到國標《涂裝前鋼材表面銹蝕等級和除銹等級》GB/T8923-1998中規(guī)定St3級或Sa2級.（等級標準見附錄）
3. 除銹后，對鋼管表面露出的缺陷應進行處理，附著表面的灰塵、磨料應清理干凈，鋼管表面應保持干燥。當出現返銹或表面污染時，必須重新進行表面預處理。
涂底漆
1 鋼管表面預處理后至涂刷底漆前的時間間隔宜控制在6小時內，鋼管表面必須干燥、無塵。
2 底漆應在容器中攪拌均勻。當底漆攪稠時，應加入與底漆配套的稀釋劑，稀釋道合適的粘度時才能施工。底漆可以使用干凈的毛刷、輥子或其它一些機械方法噴涂。
3 涂刷在鋼管上的底漆應無漏涂、無氣泡、凝塊和流掛等缺陷，應形成均勻的薄膜。厚度應大于或等于30微米。焊縫處要仔細涂刷，以防漏涂。
4 待底漆表干后（在常溫及空氣自然流動狀況下，一般需要5-10分鐘），即可纏帶。應特別注意溫度低時或在溝槽施工時，表干時間要長，確保鋼管下半部分表干。
5 鋼管表面涂刷底漆后至纏帶的時間間隔宜控制在8小時之內，底漆表面應干燥、無塵（風沙較大或空氣濕度較大時，應立即纏帶）。如超過8小時或隔夜，應在纏繞膠帶前重新涂刷底漆。
6 使用底漆時，應注意安全，防止飛濺，同時應遠離火源。底漆使用后，應及時將剩余的底漆倒回原鐵制容器中并密閉容器，防止底漆的揮發(fā)浪費。
7 一般情況下：
手工涂刷：10-12平方米管道面積/每升底漆
機械噴涂：18-20平方米管道面積/每升底漆

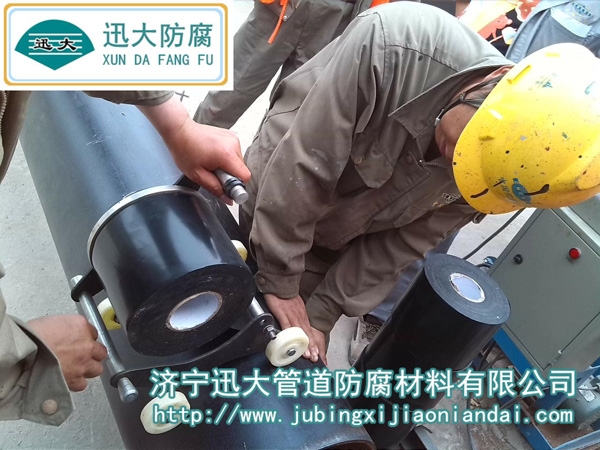

膠帶纏繞
1 膠帶解卷時的溫度必須在5℃以上，防腐層施工宜在-5℃以上進行。（經驗證明纏帶是可以在較低的溫度-30℃時進行施工的，但要保證解卷溫度。）當環(huán)境溫度低于10℃時，為了保證膠帶即時具有良好的粘結強度，宜采用噴燈加熱鋼管和烘烤膠帶膠層面。
2 對于焊縫處，如有必要，宜用30-50毫米寬度的窄條膠帶補強，先覆蓋在焊縫上，并以手或木質圓滑工具壓實。
3 使用適當的機械或手動工具，在涂好底漆的管子上按搭接要求螺旋纏繞膠帶，膠帶應保持一定的拉緊力，使得膠帶層緊密連接。纏繞膠帶時膠帶邊縫應平行，不得扭曲皺褶。兩端膠帶相接處要有100毫米以上的搭接。必要時在前一段膠帶的末端基膜上涂刷底漆或充分烘烤，待表干后在搭接另一段膠帶的起始端。始末端應使用木質圓滑工具緊密壓貼使其不翹起。
4 使用機械是保證膠帶纏繞質量的有力措施，手纏膠帶很難達到均勻一致的表面質量及始終如一的拉緊力，只有在特殊情況下，機械施工無法進行時，才可用手工纏帶，但應使用寬度較窄的膠帶。
5 工廠預制纏帶時，可采用冷纏或熱纏施工，可以是管子旋轉（手動旋轉或電動旋轉），也可以是纏繞設備旋轉，管端應預留150-200毫米的焊接預留段。
6 預制的防腐管應按照本標準8的要求進行質量檢驗，檢驗合格后，向用戶提供出廠合格證。
7 使用鋁箔膠帶對架空跨越管道或入戶立管進行防腐時，應符合本規(guī)范中的相關施工要求，但不需要進行電火花檢測測試。
8 補口、彎頭、穿墻出的防腐膠帶應盡量使用寬度窄的膠帶，并參照本規(guī)范中的有關規(guī)定進行施工和檢測。
9 對于防腐層大修的管道，在施工現場應使用可旋轉的纏繞設備進行施工，并參照本規(guī)范中的有關規(guī)定進行施工和檢測。
